SVC kiểu TCR (Cuộn kháng có điều khiển bằng Thyristor)

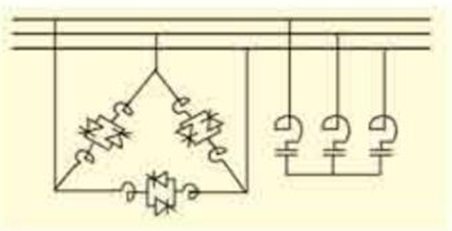

Bộ lọc sóng hài SVC kiểu TCR chủ yếu bao gồm hai phần: TCR (Cuộn kháng có điều khiển bằng Thyristor) và Filter Capacitor Bank (giàn tụ bù trung thế) theo như hình 1.

Giàn tụ bù trung thế cũng có chức năng lọc sóng hài, có thể cung cấp cố định công suất phản kháng điện dung QFC. Hệ thống TCR có thể thay đổi đầu ra QTCR công suất phản kháng cảm kháng  bằng cuộn kháng điều khiển pha, bằng cách điều khiển góc α của Thyristor.

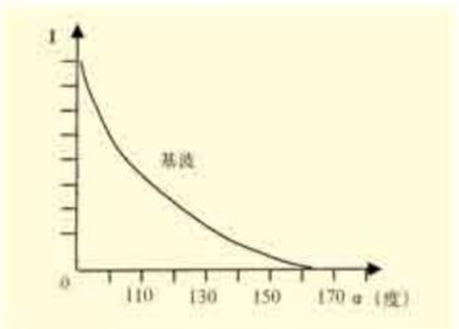

Hình 2 cho thấy mối quan hệ tương ứng của góc α và dòng cơ bản của lò phản ứng.

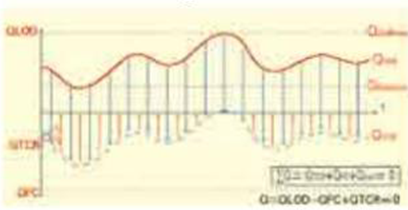

Miễn là công suất phản kháng của hệ thống Q = Qload (cần cho tải) + QFC + QTCR ≈0 hoặc hằng số có thể đạt được, như trong Hình 3, công suất phản kháng điện cảm và điện dung chống lại nhau và có thể đạt được hệ số công suất lưới không đổi.

Bởi vì tốc độ phản hồi động của Thyristor rất nhanh, với thời gian đáp ứng <10 ms. Do đó có thể nhận được bù động lực thời gian thực của công suất phản kháng. Đặc biệt đối với tải 3 pha xoay chiều của lò hồ quang điện, dao động điện áp và nhấp nháy điện áp bị sinh ra có thể bị giảm thiểu tối đa.

Trong khi đó, SVC kiểu TCR có chức năng điều chỉnh pha phân chia, có thể cân bằng các tải không cân bằng của lò hồ quang điện xoay chiều ba pha và các tải khác, đồng thời giảm thiểu tối đa thành phần chuỗi âm của lưới điện.

Thành phần và đặc tính kỹ thuật

Bộ lọc sóng hài SVC kiểu TCR chủ yếu bao gồm hệ thống giám sát bảo vệ điều khiển, van Thyristor, hệ thống làm mát, cuộn kháng điều khiển pha và tủ tụ bù

• Hệ thống kiểm soát giám sát bảo vệ

Hệ thống giám sát điều khiển và bảo vệ dựa trên DSP thực hiện xử lý song song tín hiệu điều khiển kỹ thuật số và có các tính năng đáp ứng động nhanh và độ chính xác điều khiển cao. Máy vi tính thực hiện giám sát thời gian thực các điều kiện hoạt động của thyristor TCR để báo động và bảo vệ kịp thời, để thiết bị hoạt động đáng tin cậy; Hệ thống điều khiển tạo ra xung kích hoạt cần thiết cho công tắc thyristor theo chiến lược điều khiển thông qua các liên kết kích hoạt đo, so sánh, phóng đại và dịch pha, điều khiển góc kích hoạt, điều chỉnh dòng điện của lò phản ứng điều khiển pha và tạo ra công suất phản kháng cảm ứng cần thiết ; toàn bộ hệ thống giám sát kiểm soát và bảo vệ có khả năng chống nhiễu mạnh;

Nó có điều khiển linh hoạt, có thể thực hiện điều khiển đồng thời ba pha và điều khiển pha tách, cân bằng ba pha và các chế độ điều khiển khác; Nó có các chức năng giao diện hệ thống hoạt động và tự động hóa từ xa, có thể thực hiện hoạt động không giám sát.

• Van thyristor

Chế độ uốn song song được áp dụng cho van thyristor điện áp cao, và nó có khả năng rất mạnh để chịu được quá điện áp và quá dòng. Chế độ tự cấp nguồn là áp dụng cho bảng mạch tiềm năng cao cho cách nhiệt không khí, và nó cung cấp sự bảo vệ BOD, có thể ngăn chặn thyristor khỏi thiệt hại do tăng quá áp. Đối với thyristor, chất lượng cao thyristor nhập khẩu hoặc trong nước có thể được lựa chọn theo yêu cầu người sử dụng. Van thyristor sử dụng chuyển đổi quang điện kích hoạt, mà đạt được một giải pháp rất tốt cho vấn đề cách ly điện áp cao và thấp, và làm cho van hoạt động an toàn và đáng tin cậy.

• Hệ thống làm mát

Hệ thống làm mát có hai loại chế độ làm mát: ống dẫn nhiệt tự làm mát và làm mát bằng nước, có thể được lựa chọn linh hoạt theo yêu cầu người dùng.

• Cuộn kháng điều khiển pha

Cuộn kháng điều khiển pha thông qua cuộn kháng lõi không khí loại khô, được đặc trưng bởi tính tuyến tính cao, tiếng ồn thấp, tổn thất thấp và tản nhiệt tốt. Thông qua điều khiển pha chống song song van Thyristor, cuộn kháng điều khiển pha tương đương với một kiểm soát tải quy nạp, và bằng cách thay đổi phản ứng quy nạp sản lượng điện của lò phản ứng điều khiển pha, mục đích của năng động bù công suất phản kháng có thể đạt được.

• Tủ tụ bù

Tủ tụ bù thường bao gồm một số bộ lọc. Bởi vì mạch loạt tụ bù và cuộn kháng là một mạch trở kháng thấp ở trạng thái điều chỉnh, nó có chức năng hấp thụ sóng hài trong khi cung cấp phản ứng điện dung công suất theo yêu cầu của hệ thống.
