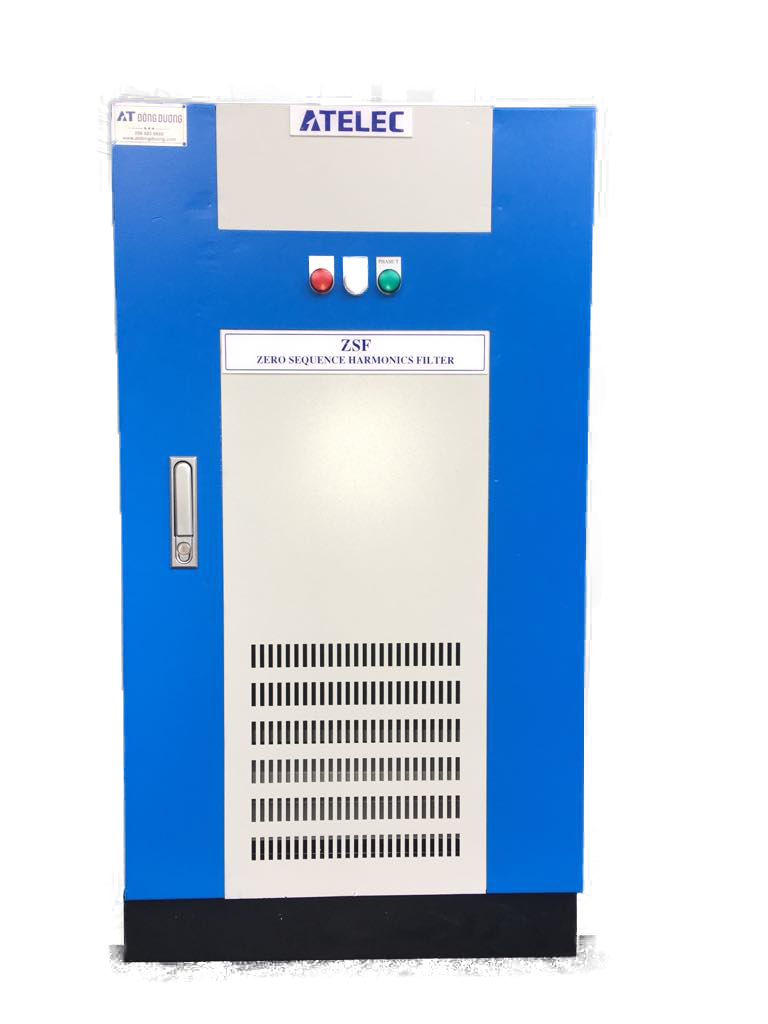

Bộ lọc sóng hài thứ tự không ZSF

Ứng dụng

Bộ lọc ZSF có tác dụng lọc những thành phần sóng hài không mong muốn cho nhà hệ thống Máy tính, thiết bị OA, đèn huỳnh quang điện tử, lò sưởi SCR một pha và UPS, vv Hệ thống áp dụng Tải phi tuyến một pha trên hệ thống ba dây bốn pha Văn phòng / Tòa nhà thương mại, Trường học, Trung tâm mua sắm, Cửa hàng bách hóa, Căn hộ, Bệnh viện, Nhà máy ….

Ưu điểm

Giảm dòng điện ZSF có thể giảm giá trị rms của dòng điện bằng cách giảm dòng sóng hài không có chuỗi được tạo ra bởi tải phi tuyến một pha trong hệ thống bốn dây bốn pha. Giảm dòng trung tính Dòng thứ tự 0 trong dòng tạo ra dòng hài trung tính lớn bằng trebling.

ZSF có thể giảm dòng trung tính lớn này tới 90% tùy thuộc vào vị trí của ZSF. Gặp gỡ IEEE Std.519-1992 ZSF cho phép hầu hết các tải phi tuyến một pha tuân thủ cả giới hạn biến dạng điện áp và hiện tại của IEEE Std.519-1992 và các giới hạn quốc tế khác như AS-2279, EN61000-3-4, và BS G5 / 4.

Tính năng

– Bảo vệ tổn thất và giảm công suất vì các hiệu ứng tuần hoàn bằng dòng điện hài bậc 0 trong máy biến áp.

– Bảo vệ hệ thống sưởi và mất đường dây và cáp trung tính bị ảnh hưởng bởi dòng điều hòa không tuần tự.

– Giảm sự mất cân bằng của dòng điện.

– Cải thiện hệ số công suất.

– Giảm tổn thất hệ thống.

– Giảm định mức hệ số K của dòng tải tại máy biến áp chính.

– Giải pháp kinh tế và độc lập ZSF được tiêu chuẩn hóa lên tới 3000A. Do đó, nếu dòng trung tính tối đa có thể được tìm ra, khảo sát trang web và mô phỏng hệ thống trước khi cài đặt là không cần thiết.

Đặc tính

Nhỏ gọn và dễ cài đặt. Hoạt động khá và thông gió thích hợp. Kích thước trung tính cho ba lần dòng hiện tại. Tiêu chuẩn lên tới 3000A (dựa trên dòng trung tính). Ampe kế hiển thị dòng trung tính trong tùy chọn. Điều chỉnh trở kháng trung tính theo yêu cầu

Nguyên lý hoạt động

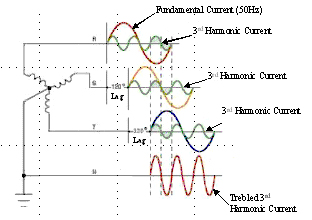

Nguyên tắc nhân đôi của sóng hài bậc 0 Dòng điện hài bậc 0 được tạo ra bởi các tải không tuyến tính một pha có thể treble trong đường trung tính và gây ra vấn đề.

Nguyên lý loại bỏ sóng hài bậc 0

Tối đa 90% dòng điện hài bậc 0 vào máy biến áp thứ tự 0 trong ZSF vì biến áp trình tự 0 được thiết kế đặc biệt để có trở kháng chuỗi 0 rất thấp. Điều này có hiệu quả có thể được di chuyển dòng điều hòa không tuần tự ngược dòng từ ZSF.

Quy trình lắp đặt bộ sóng hài thứ tự không

Chọn Bộ lọc chuỗi không dựa trên dòng trung tính tối đa tại vị trí ZSF sẽ được cài đặt.

Bước 1. Tìm vị trí thích hợp Tìm vị trí

thích hợp nơi ZSF có thể được cài đặt. Tỷ lệ giảm có thể được tối đa hóa nếu ZSF được cài đặt càng gần càng tốt để tải bên.

Bước 2. Đo dòng tối đa ở dòng trung tính

Đo dòng tối đa ở dòng trung tính là rất quan trọng để chọn xếp hạng của ZSF. Nếu định mức của ZSF nên được quyết định mà không cần đo dòng điện hoặc quá trình thiết kế, ba lần dòng tối đa ở pha có thể được coi là dòng tối đa ở đường trung tính.

Bước 3. Chọn xếp hạng của ZSF tại Bảng 1

Chọn xếp hạng ZSF thích hợp ở Bảng 1 với dòng tối đa ở đường trung tính.
