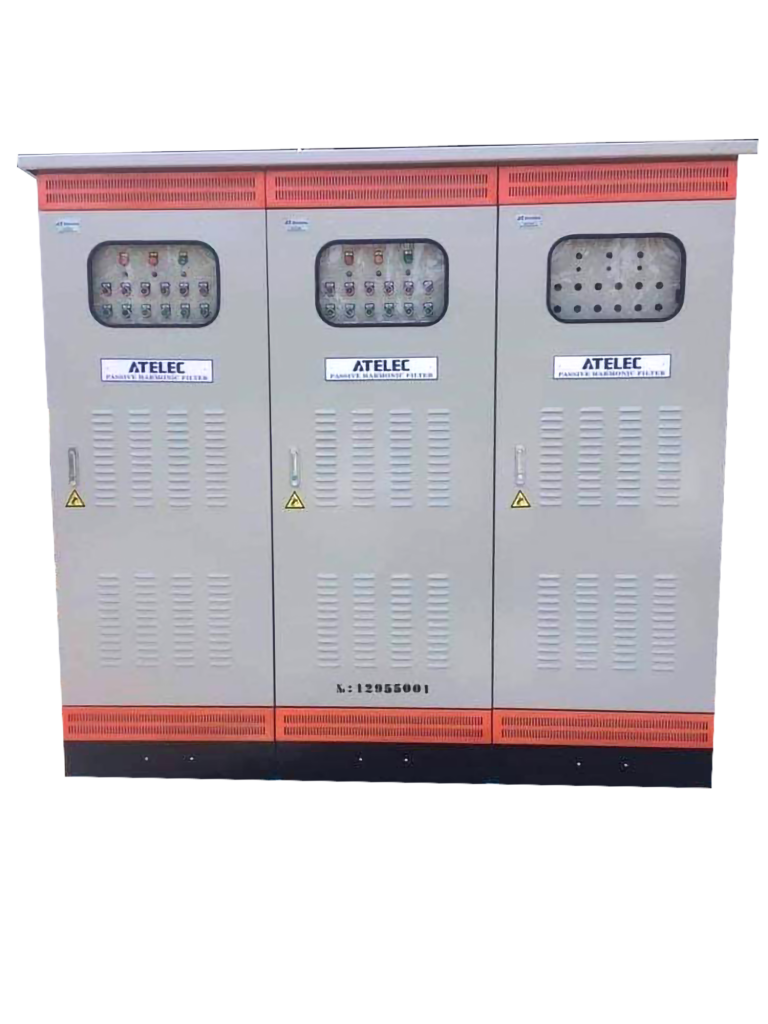

Bộ lọc sóng hài thụ động ATELEC

Trong thời đại sản xuất công nghiệp hiện đại, việc sử dụng biến tần, UPS, đèn LED và thiết bị điện tử công suất cao ngày càng phổ biến. Tuy nhiên, đi kèm với đó là sự gia tăng đáng kể của sóng hài – một hiện tượng gây méo dạng dòng điện, ảnh hưởng tiêu cực đến hiệu suất và độ bền của hệ thống điện.

Để khắc phục, các doanh nghiệp cần triển khai những giải pháp lọc sóng hài phù hợp. Trong đó, bộ lọc sóng hài thụ động ATELEC là một trong những lựa chọn đáng tin cậy, được ứng dụng rộng rãi trong thực tế.

1. Bộ lọc sóng hài thụ động ATELEC là gì?

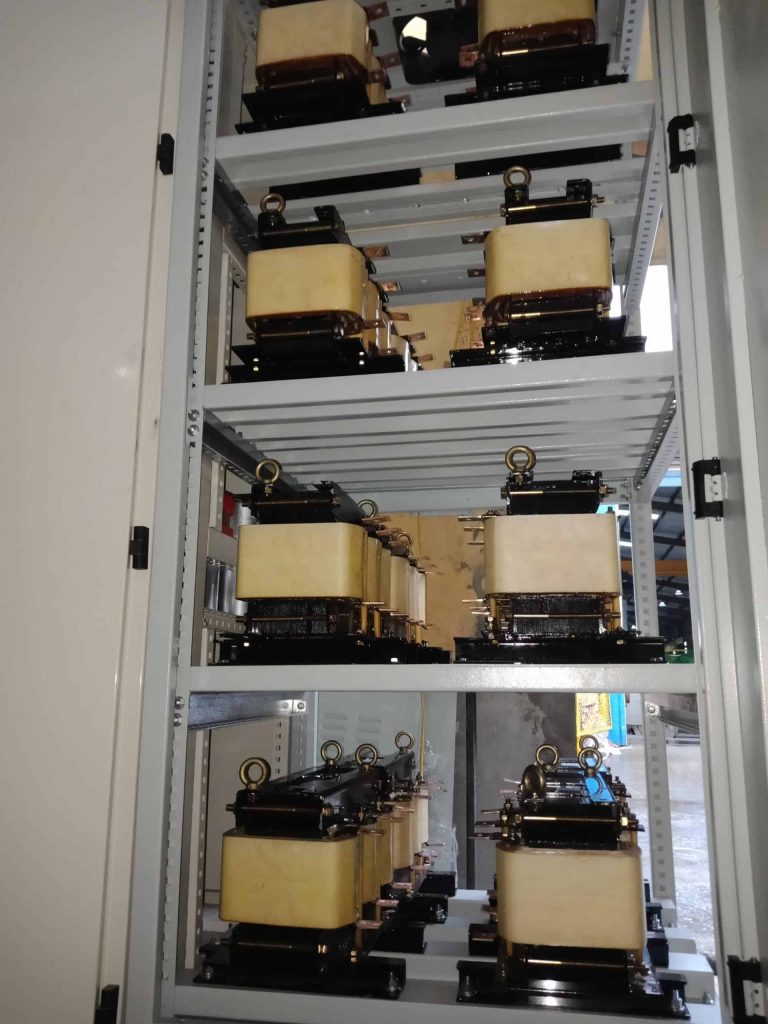

Bộ lọc sóng hài thụ động ATELEC là thiết bị được thiết kế để triệt tiêu các bậc sóng hài cụ thể phát sinh trong hệ thống điện. Thiết bị này sử dụng các phần tử thụ động như cuộn kháng (L), tụ điện (C) và điện trở (R) được ghép nối thành mạch cộng hưởng để hấp thụ và giảm thiểu dòng hài không mong muốn. ATELEC – một thương hiệu chuyên sản xuất thiết bị lọc công suất cao – đã tối ưu dòng sản phẩm này để phù hợp với điều kiện vận hành tại các nhà máy tại Việt Nam và khu vực châu Á.

2. Những ứng dụng thực tế của bộ lọc sóng hài thụ động ATELEC

Bộ lọc sóng hài thụ động ATELEC đặc biệt phù hợp với:

• Các nhà máy có hệ thống tải ổn định, ít thay đổi nhanh theo thời gian
• Hệ thống điện có nhiều biến tần công suất lớn nhưng hoạt động theo chu kỳ đều đặn
• Các hệ tụ bù có hiện tượng cộng hưởng, nhảy áp, cháy tụ hoặc cosφ thấp
• Những doanh nghiệp muốn cải thiện chất lượng điện năng nhưng ưu tiên giải pháp kinh tế, dễ lắp đặt

Ngoài ra, thiết bị này thường được tích hợp trong tủ tụ bù bù lọc sóng hài, hoặc lắp song song với các tụ bù hiện hữu để bảo vệ và tăng tuổi thọ cho toàn bộ hệ thống.

3. Lợi ích khi sử dụng bộ lọc sóng hài thụ động ATELEC

• Việc lắp đặt bộ lọc sóng hài thụ động ATELEC mang lại nhiều lợi ích thiết thực:
• Giảm chỉ số THDi đáng kể, cải thiện dòng điện gần về dạng sin chuẩn
• Ngăn ngừa hiện tượng cộng hưởng, tránh cháy nổ tụ bù và sự cố CB nhảy
• Tăng hệ số công suất, tránh bị phạt bởi điện lực
• Giảm tổn thất điện năng, giúp máy biến áp và dây dẫn vận hành mát hơn
• Kéo dài tuổi thọ thiết bị điện, tụ bù, và toàn bộ hệ thống điều khiển

4. Cách thức hoạt động và khả năng lọc sóng hài của bộ lọc thụ động ATELEC

Bộ lọc sóng hài thụ động hoạt động theo nguyên lý cộng hưởng tần số. Mỗi mạch lọc được thiết kế để “hút” một bậc sóng hài nhất định – thường là các bậc 5, 7, 11, là những bậc phổ biến nhất phát sinh do biến tần. Khi dòng hài chạy qua hệ thống, bộ lọc sẽ tạo ra một đường dẫn trở kháng thấp cho tần số đó, đưa dòng hài về đất, từ đó giảm ảnh hưởng của nó lên hệ thống chính.

Với thiết kế chính xác, thiết bị của ATELEC có thể lọc riêng lẻ hoặc tổ hợp nhiều bậc hài cùng lúc, tùy theo nhu cầu hệ thống. Ngoài ra, nhờ thiết kế module, thiết bị dễ lắp đặt, bảo trì và mở rộng khi hệ thống điện phát triển thêm.

5. Lưu ý khi lắp đặt bộ lọc sóng hài thụ động ATELEC

• Tránh môi trường ngưng tụ sương, muối hoặc khí ăn mòn.
•  Lắp đặt trong không gian sạch không bị ngưng tụ sương hay ăn mòn, cần xử lý không khí sạch khi lắp đặt.
• Vệ sinh thật kỹ bộ lọc sóng hài trước khi lắp đặt tránh sự lẫn lộn các bột kim loại, dầu, nước bên trong.
• Không đặt gần chất dễ cháy, gas, gỗ, giấy…
• Lắp đặt trong không gian không có chất phóng xạ, chất dễ bắt lửa, gas toxic…
• Lắp đặt trong không gian không rung động.
• Lắp đặt tránh ánh nắng mặt trời trực tiếp, không gian phải thoáng để đảm bảo không khí đối lưu dễ dàng.
• Khi lắp đặt trong tủ kiến cần đảm bảo thông gió để nhiệt độ bên trong thấp hơn 55 độ C.
• Lưu ý kháng điện là thành phần sinh nhiệt nhiều, cần tránh sự đối lưu này ảnh hưởng đến tụ điện.

Bộ lọc sóng hài thụ động ATELEC là giải pháp hiệu quả – tiết kiệm – bền bỉ cho các nhà máy đang gặp sự cố về sóng hài nhưng không cần hệ thống điều khiển quá phức tạp. Đây là lựa chọn lý tưởng cho các doanh nghiệp muốn bảo vệ tụ bù, ổn định chất lượng điện và giảm chi phí bảo trì dài hạn.

AT Đông Dương luôn quan tâm đến những khó khăn mà các doanh nghiệp gặp phải trong việc vận hành và đảm bảo sự hoạt động ổn định của hệ thống điện công nghiệp.

Chúng tôi ở đây để giúp bạn giải quyết những vấn đề đó, nhanh chóng, an toàn, với chi phí tốt nhất.

Hãy liên hệ ngay với AT Đông Dương để đem về những thiết bị điện công nghiệp tốt nhất!

Bạn cần tư vấn thêm điều gì, hãy bấm vào ô chat bên dưới góc phải màn hình nhé!

AT Đông Dương sẵn sàng phục vụ bạn!
