1. Giống nhau:
Đều là khí cụ điện dùng để đóng/cắt mạch điện.
Lắp đặt trên đường dây tải điện hoặc tại các trạm biến áp, trung áp, cao áp.
2. Khác nhau:
2.1 Cấu tạo:
Dạo cắt phụ tải LBS có buồng dập hồ quang
Dao cách ly DS không có buồng dập hồ quang
2.2. Trạng thái đóng/cắt
Dao cắt phụ tải LBS Không tải hoặc có tải
Dao cách ly DS Không tải hoặc tải rất nhỏ
2.3. Thao tác vận hành đóng cắt
Dao cắt phụ tải LBS Đóng/cắt tại vị trí lắp đặt hoặc có thể đóng/ cắt từ xa thông qua hệ thống điều khiển.
Dao cách ly DS Đóng/cắt tại vị trí lắp đặt

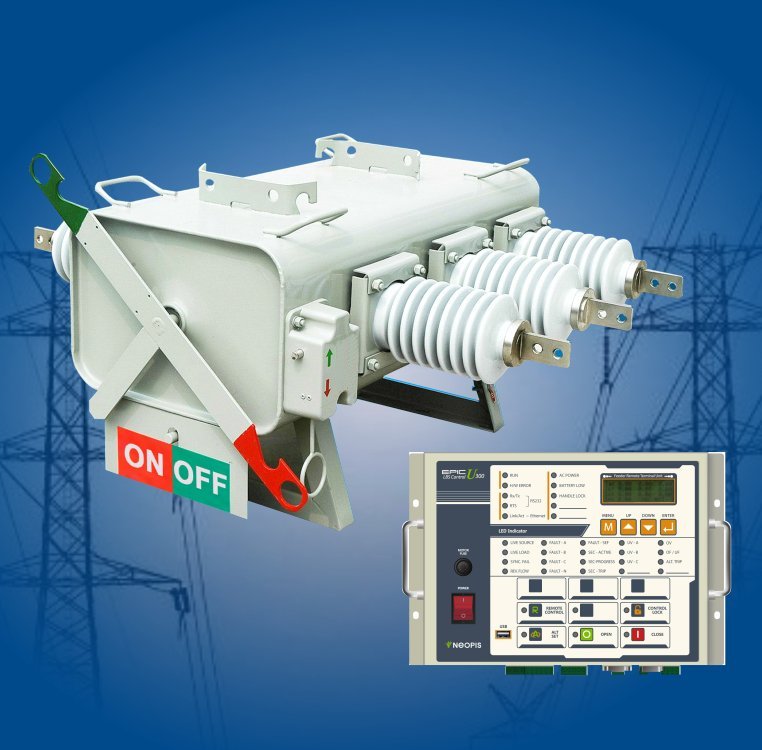

Dao cắt phụ tải LBS
2.4. Chi phí thiết bị
Dao cắt phụ tải LBS chi phí đắt
Dao cách ly DS chi phí rẻ hơn
2.5 Công dụng:
Dao cắt phụ tải LBS:
- Dao cắt phụ tải LBS có công dụng như một cầu dao liên động. Tuy nhiên, LBS có tính năng vượt trội hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt khi có tải.
- Mặt khác, khi lắp đặt dao cắt phụ tải LBS tại đầu các nhánh rẽ, sẽ thu hẹp được các khu vực bị mất điện. Để phục vụ cho việc cắt điện theo kế hoạch để công tác, hay phân đoạn để xử lý sự cố trên đường dây. Việc đóng mở dao cắt phụ tải LBS thường thực hiện bằng sào ngay tại nơi đặt LBS.
Dao cách ly DS
- Dao cách ly là thiết bị tạo ra khoảng hở cách điện trông thấy được giữa bộ phận đang mang điện và bộ phận cắt điện để đảm bảo an toàn cho người sử dụng.
- Dao cách ly chỉ được sử dụng để đóng cắt khi dòng điện không tải (không có dòng điện)
- Nhờ có dao cách ly nên khi sửa chữa một tiết bị nào đó thì các thiết bị bên cạch vẫn làm việc bình thường.
Dao cách ly DS
2.6. Phân loại:
Dao cắt phụ tải LBS dựa trên đặc tính của chúng mà phân chia như:
- Theo cách vận hành
- Theo môi trường lắp đặt
- Theo kiểu mở: ngang hay đứng
- Theo điện áp hoạt động: 12kV, 22kV, hay 36kV…
- Theo cấu tạo: Buồng dập hồ quang bằng khí, hay dầu hay bình thường…
Dao cách ly DS được phân làm 2 loại theo số pha
- Dao cách ly 1 pha: dao cách ly 1 pha trong nhà máy điện được dùng để đóng/mở.
- Dao cách ly 3 pha: Các dao cách ly còn lại là DCL ba pha.
