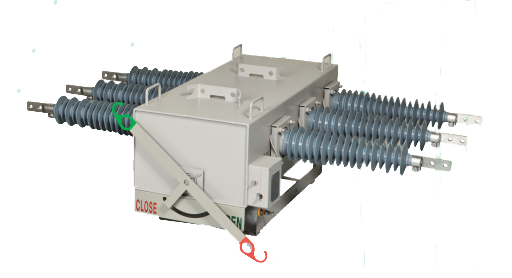

Dao cắt có tải LBS ATELEC AGSS-36

Cầu dao phụ tải LBS là một khí cụ điện dùng để đóng cắt mạch điện, công dụng như một cầu dao liên động, tuy nhiên nó có ưu việt hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt được khi có tải. Sau đây, Công ty AT Đông Dương sẽ giúp bạn đọc hiểu rõ hơn cầu dao phụ tải qua bài sau:

1. Cầu dao phụ tải là gì?

Cầu dao phụ tải = Load Break Switches = LBS

Cầu dao phụ tải LBS (Load Break Switch) là một khí cụ điện dùng để đóng cắt mạch điện. Có công dụng như một cầu dao liên động, tuy nhiên nó có ưu việt hơn hẳn cầu dao thường đó chính là khả năng đóng/cắt được khi có tải. Với việc lắp đặt tại đầu các nhánh rẽ sẽ thu hẹp khu vực bị mất điện khi thực hiện cắt điện theo kế hoạch để công tác, hay phân đoạn để xử lý sự cố trên đường dây.

Với tính năng có thể đóng/cắt được dòng phụ tải, dòng ngắn mạch sự cố và sẽ tự động đóng lại sau một khoảng thời gian đặt trước, khi lắp đặt máy cắt Recloser (thiết bị tự động đóng lại) trên lưới có thể giảm tới mức tối thiểu các sự cố thoáng qua đồng nghĩa với việc giảm số lần mất điện không đáng có của đường dây. Ngoài ra đối với máy cắt Recloser còn cho phép bộ phận kỹ thuật, điều độ lưới điện theo dõi một cách tin cậy nhất các tình trạng tác động của thiết bị, tình trạng hoạt động của phụ tải trong một khoảng thời gian dài nhờ vào bộ phận lưu trữ dữ liệu sự cố tin cậy, đảm bảo thông tin không bị mất đi khi xảy ra bất cứ trường hợp nào.

Cầu dao phụ tải thường được sử dụng phổ biến tại Việt Nam để đóng cắt mạch điện trung áp (6kV đến 35kV)

Ký hiệu: D (Dao phụ tải); N (Lắp đặt ngoài trời); T (Lắp đặt trong nhà); Điện áp danh định (kV); Dòng điện danh định (kV)

2. Thông số kỹ thuật

  • Điều kiện lắp đặt: Ngoài trời, nhiệt đới hóa
  • Buồng dập hồ quang: SF6
  • Số pha: 3
  • Điện áp định mức: ≥ 35 – với lưới 35 kV kVrms
  • Tần số định mức: 50Hz
  • Điện áp chịu đựng tần số công nghiệp, cho cả 2 trường hợp (Khô, 1 phút và Ướt, 10s): 70 – với lưới 35 kV
  • Điện áp chịu đựng đựng xung sét: 170 – với lưới 35 KV
  • Dòng điện làm việc và dòng điện cắt tải định mức (tùy theo giá trị dòng điện tại vị trí lắp đặt thiết bị): 630A.
  • Khả năng chịu dòng ngắn mạch (1s) (tùy theo giá trị dòng ngắn mạch tại vị trí lắp đặt thiết bị): ≥ 16 kVrms
  • Dòng điện cắt cáp không tải: ≥ 16 A
  • Số chu kỳ đóng cắt dòng tải định mức: ≥ 100 lần
  • Số lần thao tác cơ khí: ≥ 5000 lần
  • Cơ cấu truyền động: Bằng tay/ bằng điện từ
  • Biến dòng đo luồng (bổ sung): Biến dòng tích hợp bên trong cho 3 pha
  • Biến điện áp đo lường (bổ sung): Biến điện áp tích hợp bên trong cho 3 pha
  • Vật liệu chế tạo vỏ LBS (bổ sung): Hợp kim không gỉ và được xử lý bề mặt chống ăn mòn
  • Đầu nối: Được thiết kế và đấu nối bằng cosse ép
  • Thanh truyền động đóng cắt: có
  • Chiều dài đường rò bề mặt tối thiểu: 25 hoặc 31mm/kV tùy theo điều kiện môi trường
  • Kết nối tủ điều khiển: có
  • Yêu cầu kết nối SCADA: có
  • Máy áp cấp nguồn: có

3. Vị trí lắp đặt cầu dao phụ tải (LBS) ở đâu ?

Dao cách lý thường lắp đặt trước các thiết bị bảo vệ như máy cắt, cầu chì.

Được lắp đặt trong nhà và ngoài trời

Lắp đắt trên các cột điện hoặc trong các tủ trung thế.

Nguyên lý hoạt động của cầu dao phụ tải LBS

LBS hoạt động theo phương thức: dao ngắt phụ tải thực hiện đóng ngắt bằng cách di chuyển cơ học các tiếp điểm của chúng với tốc độ phù hợp tiến hành đóng hoặc mở dòng điện. Trong quá trình vận hành chuyển mạch, nó tiếp xúc với các ứng suất cơ học, nhiệt và điện môi trường trong quá trình vận hành chuyển mạch.

4. Mua cầu dao phụ tải chính hãng ở đâu?

Với nhiều năm kinh nghiệm trong lĩnh vực điện công nghiệp, AT Đông Dương là một trong những đơn vị cung cấp cầu dao phụ tải uy tín cho các công trình lớn nhỏ ở Hà Nôị và các tỉnh thành ở miền Bắc. Có rất nhiều mẫu mã của các thương hiệu khác nhau trên thế giới, phù hợp với nhu cầu sử dụng và giá cả phải chăng nhất cho nhà thầu và người sử dụng.
