Vai Trò Của Tụ Bù Trong Việc Giảm Tổn Thất Điện Năng Trên Lưới Điện

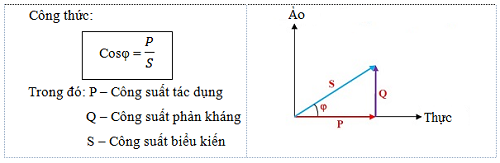

Trong thực tế phụ tải điện là các động cơ điện không đồng bộ có cosφ rất thấp, ngoài ra các phụ tải khác như các máy biến thế phân xưởng, các lò điện kiểu cảm ứng, máy biến thế hàn, quạt điện, đèn tuýp, các loại đèn huỳnh quảng cáo cũng tiêu thụ khá nhiều công suất phản kháng và cũng có cosφ thấp. Đương nhiên khi đường dây chuyên tải thêm một lượng công suất phản kháng Q lớn sẽ làm hạn chế nhiều đến khả năng dẫn điện của dây dẫn, làm cho dây dẫn bị phát nóng và làm cho tổn thất điện năng tăng lên.

Thí dụ: Mạng điện có phụ tải là P- jQ thì tổn thất công suất trong mạng là:

• P- jQ là cách biểu diễn dưới dạng phức
• P là công suất tác dụng. kW
• Q là công suất phản kháng. kVAr
• X là điện kháng đường dây. Ω
• R là điện trở đường dây. Ω
• U là điện áp của điểm đặt tụ bù. V(kV)

Nếu ta đặt tụ bù ngay tại hộ dùng điện, tụ bù sẽ đưa vào lưới một dòng điện mang tính chất điện dung IC và phát ra 1 công suất phản kháng gọi là Qbù. Công suất phản kháng cần chuyên tải trên đường dây sẽ giảm xuống còn là Q – Qbù

Như vậy tụ bù có tác dụng hạn chế công suất vô công phát sinh trên lưới điện cải thiện được cosφ và giảm được tổn thất điện năng.
