Tầm quan trọng của máy biến áp

Đối với ngành điện công nghiệp và một số lĩnh vực khác thì máy biến áp là một thiết bị không thể thiếu. Máy biến áp được ứng dụng một cách rộng rãi trong các bài toán điện năng. Để hiểu rõ hơn về thiết bị này, hôm nay AT Đông Dương sẽ cùng các bạn tìm hiểu về tầm quan trong  của máy biến áp nhé!

1. Khái niệm máy biến áp

Máy biến áp là một thiết bị điện từ tĩnh, làm việc dựa trên  nguyên lý cảm ứng điện từ biến đổi một hệ thống dòng điện xoay chiều ở điện áp khác nhau với tần số không đổi. Đầu vào của MBA được nối với nguồn điện gọi là sơ cấp, đầu ra của MBA được nối với tải gọi là thứ cấp. Khi điện áp đầu ra thứ cấp lớn hơn điện áp đầu vào sơ cấp ta có máy tăng áp, khi điện áp đầu ra thứ cấp nhỏ hơn điện áp đầu vào sơ cấp ta có máy hạ áp.

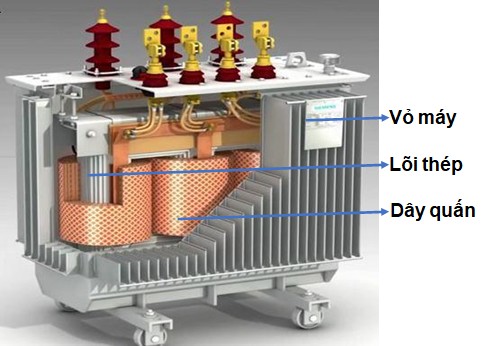

2. Cấu tạo máy biến áp

Máy biến áp có cấu tạo chung gồm 3 bộ phận chính ta có thể dễ dàng nhận thấy đó chính là lõi thép, dây quấn và vỏ máy.

Lõi thép: Lõi thép gồm có trụ và gông. Trụ là phần để đặt dây quấn còn gông là phần nối liền giữa các trụ để tạo thành một mạch từ kín. Lõi thép của máy biến áp được chế tạo từ nhiều lá sắt mỏng ghép cách điện với nhau và thường được chế tạo bằng các vật liệu dẫn từ tốt. Lõi thép có chức năng dẫn từ thông đồng thời làm khung để đặt dây cuốn. Đối với các loại biến áp dùng trong lĩnh vực thông tin, tần số cao thường được cấu tạo bởi các lá thép permalloy ghép lại.

Dây quấn hay cuộn dây: thường được chế tạo bằng đồng hoặc nhôm bên ngoài bọc cách điện để nhận năng lượng vào và truyền năng lượng ra. Với biến áp quấn bằng dây đồng thì sẽ dẫn điện tốt hơn, tránh được ôxi hoá, tăng tuổi thọ của biến áp. Phần có nhiệm vụ nhận năng lượng vào nối với mạch điện xoay chiều được gọi là cuộn dây sơ cấp, còn phần có nhiệm vụ truyền năng lượng ra nối với tải tiêu thụ được gọi là cuộn dây thứ cấp. Số vòng dây ở hai cuộn phải khác nhau, tuỳ thuộc nhiệm vụ của máy mà có thể N1 > N2 hoặc ngược lại.

Vỏ máy: Tùy theo từng loại máy biến áp mà chúng được làm bằng các chất liệu khác nhau. Chúng thường được làm từ nhựa, gỗ, thép, gang hoặc tôn mỏng, có công dụng để bảo vệ các phần tử của máy biến áp ở bên trong nó, bao gồm: nắp thùng và thùng. Nắp thùng để đậy trên thùng.

3. Phân loại máy biến áp

Cũng giống như nhiều các thiết bị điện khác, ta cũng có nhiều cách để phân loại máy biến áp.

  • Theo cấu tạo ta sẽ phân chia thành máy biến áp một pha và máy biến áp ba pha
  • Theo chức năng có máy biến áp hạ thế và máy biến áp tăng thế
  • Theo cách thức cách điện: máy biến áp lõi dầu, máy biến áp lõi không khí,…
  • Theo mối quan hệ cuộn dây ta chia thành biến áp tự ngẫu và biến áp cảm ứng
  • Theo nhiệm vụ: máy biến áp điện lực, máy biến áp cho dân dụng, máy biến áp hàn, máy biến áp xung,…

Ngoài ra cũng có thể phân loại dựa vào công suất hay hiệu điện thế.

4. Ứng dụng của máy biến áp

Máy biến áp được sử dụng rất rộng rãi trong công nghiệp và trong đời sống. Ở mỗi lĩnh vực, mục đích sử dụng của MBA khác nhau dẫn đến kết cấu của MBA cũng khác nhau.

Trong truyền tải và phân phối điện năng để dẫn điện từ nhà máy đến nơi tiêu thụ phải có đường dây tải điện, khoảng cách từ nhà máy điện đến hộ tiêu thụ thường rất lớn. Do đó, việc truyền tải điện  năng phải được tính toán sao cho kinh tế.

Cùng một công suất truyền tải trên đường dây, nếu điện áp được tăng cao thì dòng điện chạy trên đường dây sẽ giảm xuống, như vậy có thể làm tiết diện dây nhỏ đi. Vì vậy trọng lượng và chi phí dây sẽ giảm xuống, đồng thời tổn hao  năng lượng trên đường dây cũng sẽ giảm xuống. Do vậy muốn truyền tải công suất lớn đi xa, ít tổn hao và tiết kiệm kim loại trên đường dây người ta phải dùng điện cao áp.
