Sóng hài là gì ? Các cách lọc sóng hài

Sóng hài là gì ? Tại sao lọc sóng hài là việc cần thiết đặc biệt quan trọng với những doanh nghiệp có hệ thống điện lớn nhiều phụ tải. Hãy cùng chúng tôi tìm hiểu ở bài viết dưới đây :

Sóng hài là gì ?

Sóng hài là sóng có tần số cao gấp n lần tần số cơ bản

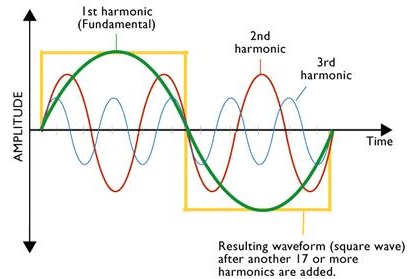

Một tín hiệu dao động tuần hoàn không sin có thể phân tích thành các thành phần:

1/. Thành phần không đổi (Trong kỹ thuật điện tử gọi là thành phần một chiều).

2/. Thành phần tần số cơ bản.

3/. Các sóng hài.

song hài là gì

Trong kỹ thuật âm thanh, thì tín hiệu âm thành có rất nhiều sóng hài. Nhờ các thành phần sóng hài khác nhau, mà tai nghe phân biệt được các âm sắc khác nhau. Các sóng hài đó là sóng hài tự nhiên.

Tuy nhiên trong kỹ thuật điện tử, người ta lại quan niệm sóng hài theo một ý khác. Nếu ta đưa một sóng hình sin (thành phần số 1 và 3 = 0) vào một mạch khuếch đại, thì tùy theo chất lượng của mạch khuếch đại đó, mà đầu ra sẽ có thành phần sóng hài hay không, nhiều hay ít.

Sóng hài là một dạng nhiễu không mong muốn, ảnh hưởng trực tiếp tới chất lượng lưới điện và cần được chú ý tới khi tổng các dòng điện hài cao hơn mức độ giới hạn cho phép. Dòng điện hài là dòng điện có tần số là bội của tần số cơ bản.

Các dạng sóng điện áp sin được tạo ra tại các nhà máy điện, trạm điện lớn thường rất tốt. Sóng hài là sản phẩm của các thiết bị máy móc, điện tử hiện đại như máy tính, hệ thống lưu điện, biến tần, lò hồ quang, bộ chuyển đổi năng lượng tái tạo và nhiều thứ khác. Chúng thường được gọi là các tải phi tuyến. Các tải phi tuyến này tạo ra các thành phần sóng hài khác nhau và trả ngược lại lưới điện thống qua mạng dây dẫn, kết hợp với tần số điện cơ bản sẽ tạo ra các biến dạng, méo mó sóng tổng trong hệ thống phân phối năng lượng.

Lọc sóng hài là phương pháp để khử những ảnh hưởng từ sóng hài ảnh hưởng lên dòng điện, đưa điện áp về mức ổn định nhờ các phương pháp làm giảm sóng hài.

Xem thêm : Những lí do cần lọc sóng hài

5 phương pháp lọc sóng hài được sử dụng hiện nay

– Dùng cuộn kháng AC (lione choke) hay cuộn kháng DC (DC chocke) cho biến tần;

– Giải pháp chỉnh lưu 12 xung (12pulse);

– Bộ lọc thụ động (Passive filter);

– Bộ lọc tích cực (Active filter);

– Sử dụng loại biến tần có sóng hài thấp (low harmonice drive).

Tham khảo các loại cuộn kháng .

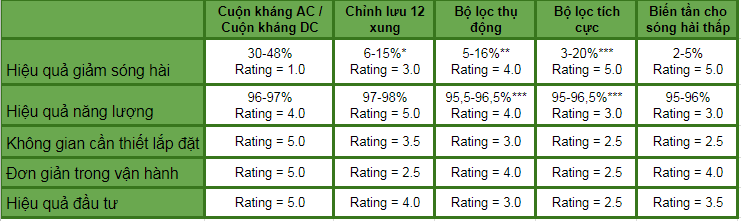

Bảng phân tích giảm sóng hài từ chuyên gia

bảng phân tích giảm song hài

Các tiêu chí so sánh phương pháp lọc sóng hài:

– Độ nhỏ gọn hay không gian cần thiết để lắp đặt;

– Độ đơn giản trong vận hành;

– Hiệu quả giảm sóng hài;

– Hiệu quả năng lượng;

– Hiệu quả đầu tư – giá trị, kết quả đạt được so với chi phí bỏ ra.
