Quy định về sóng hài trong hệ thống phân phối điện

Sóng hài là một dạng nhiễu không mong muốn, ảnh hưởng trực tiếp tới chất lượng điện năng và cần được chú ý tới điện áp hoặc dòng điện hài cao hơn mức độ cho phép. Thông tư 39/2015/TT-BCT ngày 18/11/2015 của Bộ Công Thương quy định về giới hạn tổng biến dạng sóng hài điện áp trên hệ thống điện phân phối và giới hạn giá trị dòng điện của sóng hài bậc cao tại điểm đấu nối với khách hàng.

1. TÌM HIỂU SÓNG HÀI

1.1 Sóng hài là gì?

Sóng hài là một dạng nhiễu không mong muốn, ảnh hưởng trực tiếp tới chất lượng điện năng và cần được chú ý tới điện áp hoặc dòng điện hài cao hơn mức độ cho phép.

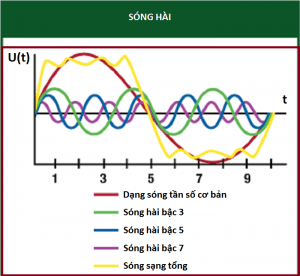

Sóng hài là các điện áp hay dòng điện hình sin có tần số là bội số của tần số công nghiệp (tần số cơ bản), do hiện diện của các tải phi tuyến trong lưới điện.

Với điều kiện vận hành cân bằng các sóng hài bậc cao có thể chia thành thành phần thứ tự thuận, nghịch, không:

  • Thành phần thứ tự thuận: các sóng điều hòa bậc 4, 7, 11…
  • Thành phần thứ tự nghịch: các sóng điều hòa bậc 2, 5, 8…
  • Thành phần thứ tự không: các sóng điều hòa bậc 3, 6, 9…

1.2 Tác hại của sóng hài

Sóng hài làm cho cáp bị quá nhiệt, phá hỏng cách điện. Động cơ bị quá nhiệt gây ra tiếng ồn và sự dao động của momen xoắn trên rotor dẫn đến sự cộng hưởng cơ khí và gây rung. Tụ điện quá nhiệt và trong phần lớn các trường hợp có thể dẫn tới phá hủy chất điện môi. Các thiết bị bảo vệ có thể bị báo lỗi, tác động; thiết bị đo cho kết quả sai; các mạch điều khiển trong dây truyền tự động bị chạy sai hoặc nhiễu loạn.

Có rất nhiều nguồn gây ra sóng hài trong hệ thống công nghiệp chính là các tải phi tuyến như động cơ biến tần, hệ truyền động điện, lò luyện hồ quang, máy hàn hồ quang, máy biến áp, bộ nghịch lưu, máy tính và các thiết bị điện tử khác.

2. QUY ĐỊNH CỦA CHÍNH PHỦ VỀ SÓNG HÀI

Để giảm ảnh hưởng của sóng hài trong hệ thống điện phân phối, tại Điều 7 Thông tư 39/2015/TT-BCT ngày 18/11/2015 của Bộ Công Thương quy định: Tổng độ biến dạng sóng hài điện áp tại mọi điểm đấu nối trung và hạ áp không được vượt quá giới hạn như sau:

  • Tổng biến dạng sóng hài: ≤ 6,5%
  • Biến dạng riêng lẻ: ≤ 3,0%

Đối với thiết bị của khách hàng (thiết bị đấu nối) cũng có quy định sóng hài như sau tại điều 32 của Thông tư 39:

  • Cấp điện áp trung áp và hạ áp có công suất nhỏ hơn 50 kW: Giá trị dòng điện của sóng hài bậc cao không vượt quá 20 % dòng điện phụ tải;
  • Tổng độ biến dạng sóng hài dòng điện được đo đếm theo tiêu chuẩn IEC1000-4-7, kéo dài ít nhất 24 giờ với chu kỳ 10 phút 01 lần. Chậm nhất 06 tháng kể từ thời điểm phát hiện thiết bị của khách hàng không đạt được giá trị quy định, khách hàng phải áp dụng các biện pháp khắc phục để đạt được giá trị tổng độ biến dạng sóng hài dòng điện trong giới hạn cho phép.

3. ĐO SÓNG HÀI NHƯ THẾ NÀO?

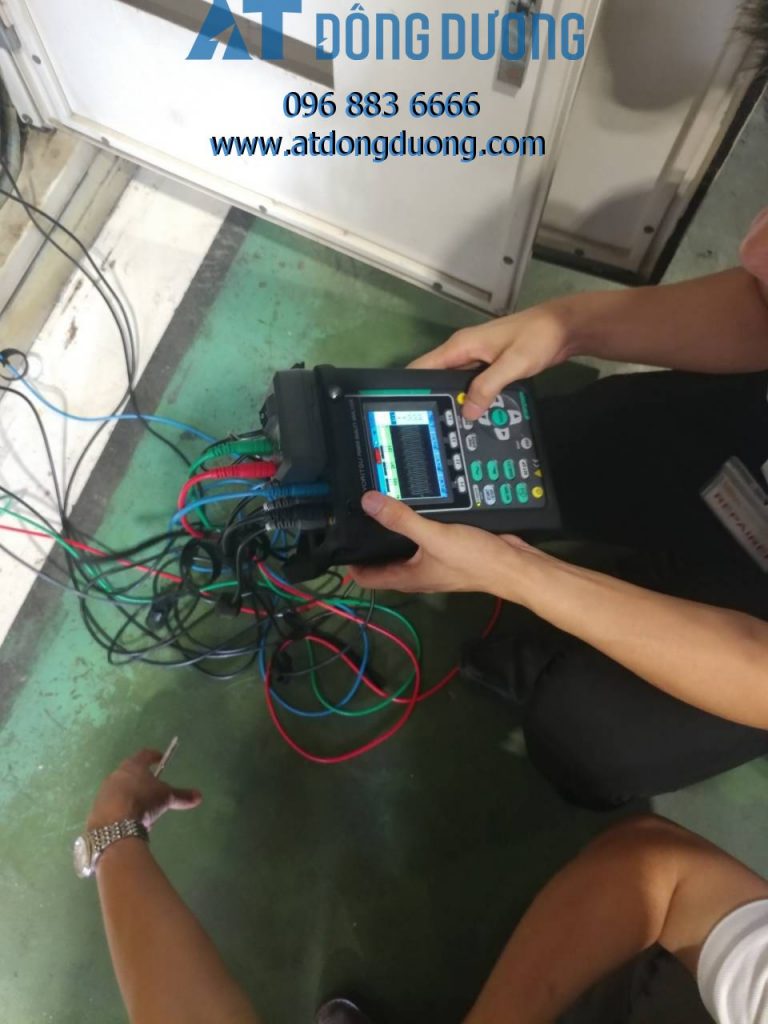

Bằng đội ngũ kỹ thuật viên giàu kinh nghiệm, tay nghề cao, AT Đông Dương sẽ phân tích và ghi lại các vấn đề về sóng hài thông qua việc đo đạc trực tiếp. Không chỉ phân tích sóng hài, chúng tôi còn đưa ra những tư vấn về giải pháp loại bỏ sóng hài một cách hiệu quả và tiết kiệm nhất.
