Đặc tính:

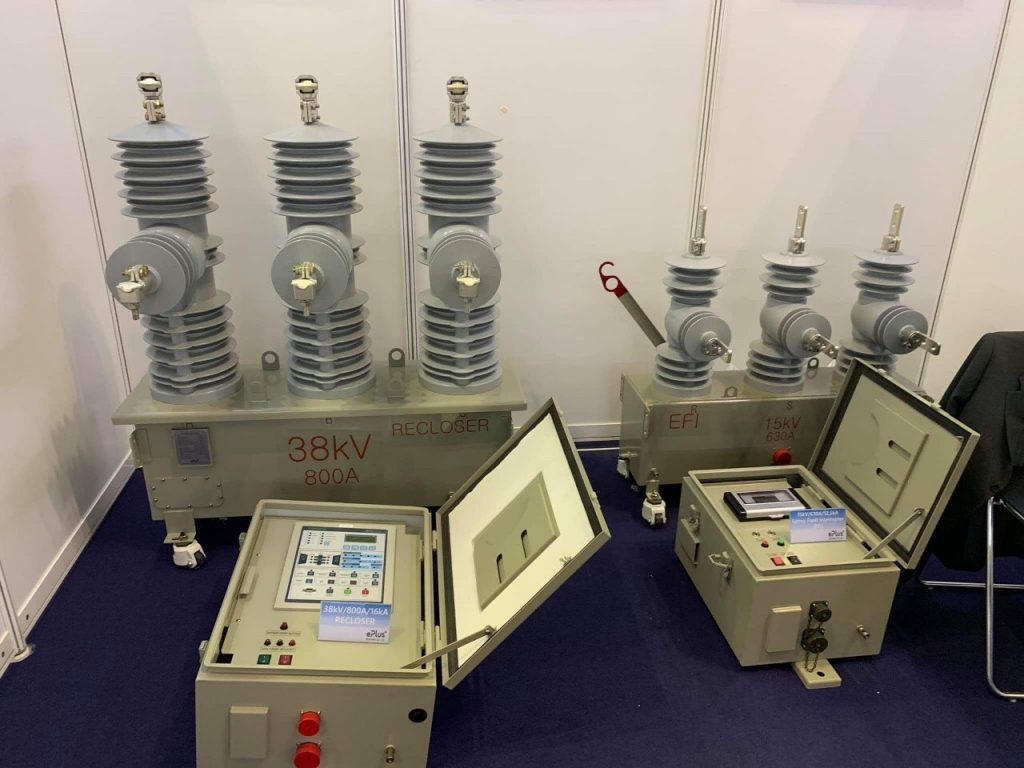

Recloser POWERSYS ACR-3 38KV 800A được sử dụng cho hệ thống phân phối điện và trạm biến áp 35kV. Nó có thể được vận hành bằng tay hoặc được điều khiển bằng điện qua bộ điều khiển EPIC-R300 hoặc FTU-R200.
Recloser POWERSYS có thể đáp ứng tất cả các yêu cầu của Tập đoàn Điện lực Việt Nam, cộng với khả năng cung cấp các thông tin như vị trí lỗi, bảo vệ, giám sát điều khiển qua hệ thống SCADA, chất lượng điện, truyền thông, điều khiển vòng một pha và điều khiển vòng lặp.
– Thiết kế đã được chứng minh cho 10.000 hoạt động tải đầy đủ.
– Lớp cách nhiệt Epoxy Cycloaliphatic (HCEP) cung cấp độ tin cậy hàng đầu trong ngành điện.
– Kết cấu recloser bằng thép không gỉ cho độ bền cao trong mọi môi trường.
– Cách nhiệt không khí nên rất thân thiện với môi trường.
– Recloser đòi hỏi bảo trì ở mức độ tối thiểu nên tiết kiệm chi phí cho các đơn vị vận hành sử dụng.
Thông số kỹ thuật:
Hạng mục | Thông số của ACR-3 |
Điện áp định mức lớn nhất (Ur) | 38kV |
Dòng điện liên tục định mức (Ir) | 800A |
Điện áp chịu đựng xung sét (BIL) | 170kV |
Điện áp chịu đựng tần số công nghiệp – Khô 1 phút và Ướt , 10 giây (Ud) | 70kV |
Tần số định mức (Fr) | 50Hz |
Khả năng cắt dòng điện ngắn mạch (3s) | ≥ 16 kArms |
Số chu kì thao tác đóng cắt có tải mà không cần bảo trì | ≥ 10.000 chu kỳ |
Khả năng cắt dòng ngắn mạch | |
(15-20%) dòng cắt danh định (minimum X/R = 4) | ≥ 44 lần |
(45-55%) dòng cắt danh định (minimum X/R = 8) | ≥ 56 lần |
(90-100%) dòng cắt danh định (minimum X/R = 14) | ≥ 16 lần |
Chiều dài đường rò bề mặt tối thiểu | 25 hoặc 31mm/kV tùy điều kiện môi trường |
Chất liệu cách điện | Epoxy |
Khối lượng (recloser) | 170~200kg |
Điện áp điều khiển | AC 100 – 240 V / DC 24V |
Quy trình vận hành tiêu chuẩn | O – 0.3s – CO – 1s – CO – 1s- CO – lockout |
Cấp bảo vệ | IP65 |
Nhiệt độ môi trường | -30 đến 70 độ C (-40 đến 70 độ C tùy chọn) |
Độ cao | ≤ 2000m ( ≤ 4000m tùy chọn) |
Tiêu chuẩn áp dụng | IEC 62271-111 (2019) |
