Nguyên lý hoạt động máy cắt không khí ACB DaiJin

Máy cắt không khí (ACB) là thiết bị đóng cắt được sử dụng để bảo vệ quá tải và ngắn mạch cho các mạch điện từ 800A đến 10kA . Thường được sử dụng ở lưới hạ áp 0,4 kV. ACB DaiJin được AT Đông Dương nhập khẩu và phân phối độc quyền tại Việt Nam. Bài viết sẽ chỉ rõ nguyên lý hoạt động của loại máy cắt này.

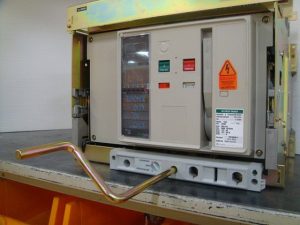

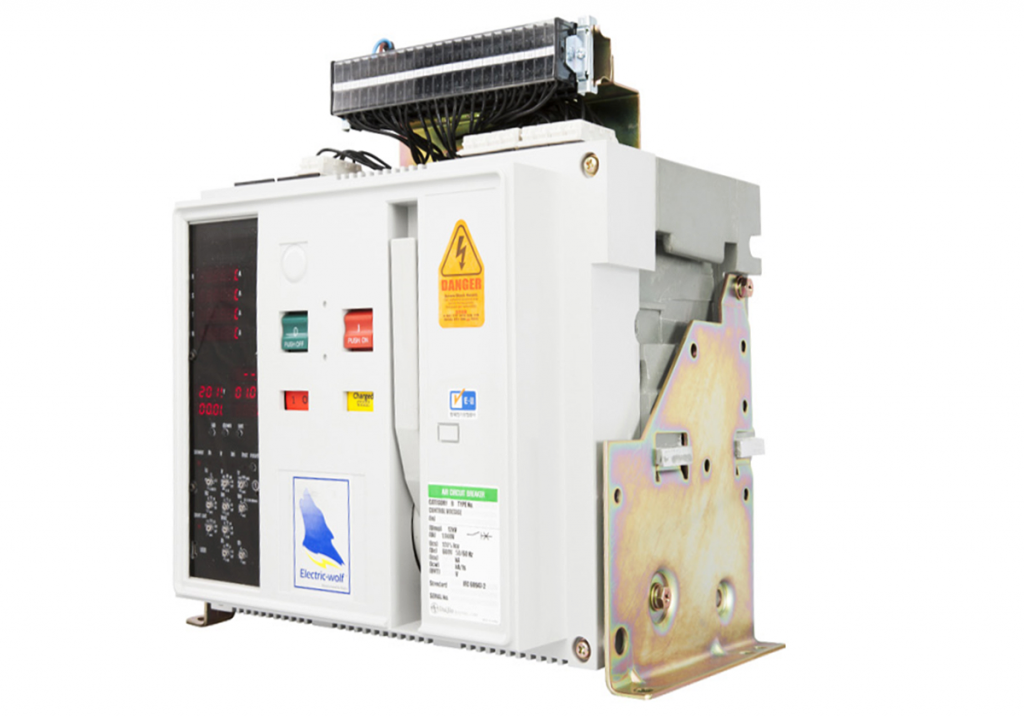

Thông số kỹ thuật của máy cắt không khí ACB DaiJin

Thông số kỹ thuật của ACB DaiJin cũng tương tự với các loại ACB khác.

=> Bảng giá niêm yết ACB DaiJin

Định nghĩa ký hiệu

In: Rated current: Dòng điện định mức
Ui: Rated insulation voltage
– Điện áp cách điện định mức: dùng để xác định điện trở cách điện.
– Điện áp vận hành lớn nhất của ACB không được lớn hơn Ui, tức là Ue ≤ Ui.
Uimp: Impulse withstand voltage
– Giá trị điện áp áp xung mà ACB chịu đựng được – 12kV.
Ue: Rated operational voltage (AC base)
– Điện áp vận hành định mức đến 690V.
Icu: Ultimate breaking capacity
– Là dòng ngắn mạch lớn nhất mà ACB chịu được. Thông số này được thử nghiệm ứng với chu trình: (Cắt – t – Đóng Cắt) – (O – t – CO).
Ics: Service breaking capacity
– Là dòng ngắn mạch max mà máy cắt có thể cắt nhiều lần sao cho ACB không bị hư hỏng.
– Được thử nghiệm theo chu trình một lần cắt và 2 lần đóng cắt (O – t – CO – t – CO) > ACB có thể cắt ít nhất 3 lần liên tiếp sau khoảng thời gian t.
– Theo các tiêu chuẩn thì trị số Ics = 25%, 50%, 75% hoặc 100% Icu. Cái này thường phụ thuộc và công nghệ của mỗi nhà sản xuất.
Icw: Short time withstand current
– Khả năng chịu dòng ngắn mạch trong khoảng thời gian 1s hay 3s mà máy cắt không bị hư hỏng.

Thông số cụ thể

1.Dòng định mức: 630/800/1000/1250/1600/2000/2500/3200/4000/5000/6300a

Điện áp định mức: 600V

Số cực: 3/4

2. Đặc điểm

-Cải thiện an toàn với cách điện kép

– Cơ chế hoạt động: Có thể truy cập từ phía trước Được bảo đảm bằng một vít đơn

3. Tiêu chuẩn

-IEC 60947-2 / KS C 4620

-ISO 9001 / ISO 14001

4. Bộ điều khiển (Trên Relay hiện tại)

-OCR

-OCGR

-UVT (tùy chọn)
