Cùng AT Đông Dương tìm hiểu một số sơ đồ mạng áp thấp trong hệ thống điện trong bài viết dưới đây.

 Về lưới điện ở hộ tiêu thụ

Trang thiết bị điện ở hộ tiêu thu gồm có:

• Thiết bị tiêu thụ diện
• Lưới diện

Về lưới điện có hai loại:

• Lưới cung cấp là lưới điện từ nguổn đưa đến điểm phân phối
• Lưới điện phân phối là lưới điện nối từ điểm phân phối cuối cùng đến hộ tiêu thụ điện.

Những điểm phân phối ớ điện áp dưới 1000V là những bảng phân phối (hoặc là tủ phân phối).

Một số sơ đồ chính mạng điện áp thấp

Lưới điện đưa đến hộ tiêu thụ thực hiện theo hai sơ đồ nối dây chính như sau :

–   Sơ đồ hình tia (hay còn gọi là sa đồ có dạng cây).

–   Sơ đồ dạng phân nhánh (hay còn gọi là sơ đồ dạng trục chính). Những sơ dồ này được dùng vừa cho lưới dến 1000V và vừa cho lưới diện có điện áp cao hơn. Từ hai sơ đồ chính trên nó sẽ biến dạng thành nhiều loại sơ đồ khác nhau phục vụ cho các hộ tiêu thụ có những đặc điểm khác nhau.

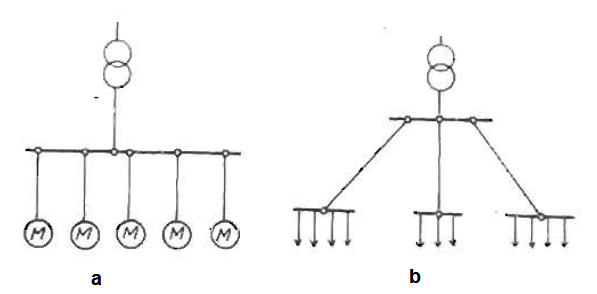

Đối với sơ đồ hình tia, mỗi một hộ tiêu thụ (hình a) hay một điểm phân phối (hình a và b), được cung cấp bằng một lộ riêng biệt đi từ một điểm chung.

Đối với sơ đồ dạng phân nhánh, thì có nhiều hộ tiêu thụ hay nhiều điểm phân phối được cung cấp từ các vị trí khác nhau trên trục chính này (hình c và d)

Hình e trình bày một sơ đồ hỗn hợp, gồm có hàng loạt các điểm phân phối được cung cấp từ một đường trục chính (hay từ một nhánh chính) và từ các điểm phân phối này sẽ cung cấp theo dạng hình tia cho các hộ tiêu thụ.

Đường trục chính có thể có dạng một vòng (hình f)

hoặc đường trục chính có thể được cung cấp từ hai điểm (hình g)

Trong cả hai trường hợp, các vòng có thể làm việc theo dạng vòng hở bằng cách ngắt bởi thiết bị ở điểm A (hình f và g)

Khi máy biến áp chỉ cung cấp cho một trục chính (hình h), thì người ta thực hiện sơ đồ khối: máy biến áp – trục chính.

Sơ đồ hình tia thường dùng trong trường hợp các hộ tiêu thụ thành các nhóm ở xung quanh điểm phân phối (theo nhiều hướng khác nhau) sơ đồ dạng phân nhánh điện áp thấp thường dùng trong những phòng khá dài, có các hộ tiêu thụ rải dọc cạnh nhau. Những hộ tiêu thụ quan trọng có thể được cung cấp trực tiếp từ bảng phân phối chính của trạm biến áp hoặc trực tiếp ở điện áp cao của trạm hạ áp.
