Kỹ Thuật Thiết Kế Chiếu Sáng Trong Nhà

Cơ sở thiết chiếu sáng trong nhà

Thiết kế chiếu sáng trong nhà là một bài toán tương đối khó và phức tạp, đòi hỏi  người thiết kế thông hiểu về kiến thức kỹ thuật, mà còn phải làm quen với các vấn đề kiến trúc và thị giác.

Khi thiết kế chiếu sáng trong nhà phải đảm bảo không chỉ các đặc tính số lượng và chất lượng chiếu sáng tại chỗ làm việc và không gian xung quanh, mà còn sự an toàn hoạt động của hệ thống , sự thuận tiện vận hành và kinh tế.

Sự an toàn hoạt thống của hệ thống chiếu sáng : Để đảm bảo

hệ thống chiếu sáng trong nhà hoạt động trong nhà  an toàn, người ta sử dụng cùng lúc hai hệ thống chiếu sáng: chiếu sáng làm việc và chiếu sáng sự cố.

  • Chiếu sáng làm việc: Dùng để bảo đảm sự sinh hoạt và làm việc, hoạt động bình thường của con người, vật và phương tiện vận chuyển khi không có hoặc thiếu ánh sáng tự nhiên.
  • Chiếu sáng sự cố: Cho phép vẫn tiếp tục làm việc trong một thời gian hoặc hoặc an toàn của người đi ra khỏi nhà khi chiếu sáng làm việc bị hư.

Chiếu sáng sự cố phải tạo ra ít nhất trên bề mặt làm việc một độ rọi bằng 5% độ rọi chiếu sáng làm việc ( thường có E= 2÷ 30lux)

Mạch điện cung cấp có thể không cùng nguồn với chiếu sáng làm việc. Các trạm khác nhau có thể là các biến áp từ hai trạm điện hoặc máy phát riêng.

Lựa chọn hệ cung cấp thuộc các yêu cầu của sự an toàn hoạt động hệ chiếu sáng và kinh tế.

Có 2 phương pháp chiếu sáng an toàn:

  • Lấy một phần các đèn chiếu sáng làm việc để chiếu sáng an toàn
  • Sử dụng các đèn chiếu sáng an toàn riêng.

Để chiếu sáng an toàn: sử dụng đèn nung sáng, đèn huỳnh quang nếu nhiệt độ xung quanh txq> 100C và điện áp mạng > 90% giá trị đang định không được sử dụng đèn TNCA, halogen kim loại.

Thiết bị chiếu sáng phải lựa chọn các giá trị độ rọi E theo tiêu chuẩn theo độ rọi chính xác và độ căng thẳng của công việc cần chú ý:

  • Độ chính xác của công việc và hệ số phản xạ của bề mặt làm việc
  • Sự kéo dài căng thẳng trong thời gian làm việc
  • Đặc tính chất lượng chiếu sáng
  • Các thông số kỹ thuật của hệ chiếu sáng
  • Các yêu cầu vệ sinh
  • Các yêu cầu về an toàn

Đối với các tiêu chuẩn Liên Xô độ rọi tiêu chuẩn là Emin còn đối với Mỹ, Pháp thì độ rọi tiêu chuẩn là độ rọi trung bình trên bề mặt làm việc.

Thiết kế chiếu sáng cho lớp học, phòng dọc, phòng vẽ, cần chú ý đến  hướng nhìn xác định.

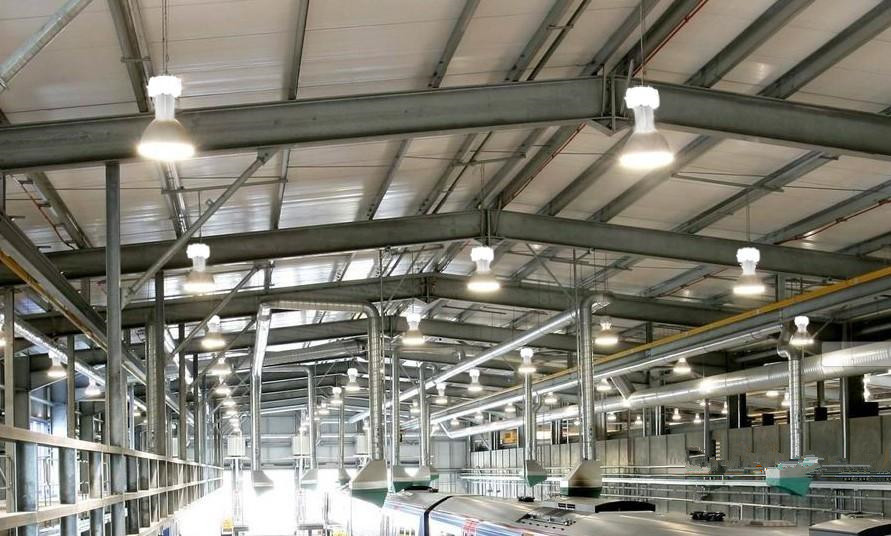

Thiết kế chiếu sáng cho phân xưởng cần chú ý đến hướng chiếu sáng xung quanh, hướng mắt phân biệt ở nhiều hướng.

Kiểm tra thiết kế chiếu sáng

Sự phân bố độ rọi trên bề mặt chiếu sáng

Sự phân bố đồng đều độ rọi trên bề mặt chiếu sáng phụ thuộc vào khoảng cách các bộ đèn. Sau khi bố trí các bộ đèn, ta kiểm tra sự phân bố thực tế của các độ rọi thông qua các giá trị bình  xuất Z =Emin/ Etb≥ 0,8 hoặc tỷ số Emax/ Emin< 3

Các thông số khác

  • Hệ số xung động: là sự nhấp  nháy huy độ trên bề mặt làm việc theo thời gian do việc sử dụng đèn phóng  điện trong chất khí. Các đèn phóng điện trong chất khí. Các đèn phóng điện được cung cấp từ nguồn điện có tần số 50Hz sẽ tạo lên sự xung động quang thông hoặc độ rọi trong một chu kỳ của dòng điện xoay chiều ứng với giá trị trung bình của các đại lượng đó:

Φmax, Φmin ( Emax, Emin) -giá trị lớn nhất và giá trị nhỏ nhất của quang thông trong một chu kỳ

Φtb ( Etb)- giá trị quang thông trung bình của một chu kỳ          T= 0,02s

Giá trị xung động quang thông:

Đối với đèn TNCA, đèn halogen l\kim loại: tại một điểm chiếu đến bởi hai hay ba bộ đèn khác pha.

Giá trị cho phép lớn nhất của hệ số xung động quang thông số KΦ ( %)

Để giảm xung đột có thể dùng các phương pháp sau:

  • Lần lượt mắc bộ đèn vào các pha khác nhau
  • Mắc các bộ đèn vào nguồn có tần số cao
  • Sử dụng các bộ đèn gồm 2 bóng mắc với ballast cuộn dây và ballast mang tính chất tụ.
  • Hệ số chói lóa P

Khi trong trường hợp nhìn có những vật có độ chói lớn sẽ làm cho sự nhìn rõ các vật giảm đi đáng kể, nhiều khi dẫn đến bị lóa, không nhìn thấy.

Mức độ lóa do hệ thống chiếu sáng gây ra được đánh giá qua hệ số chói lóa:

ΔLng – mức độ chói ngưỡng , khi trong trường nhìn không có vật chói lóa

(ΔLng) s – độ chói ngưỡng khi trong trường có vật chói lóa

Độ chói ngưỡng bằng hiệu độ chói vật quan sát và độ chói nền khi bắt đầu nhìn thấy vật

ΔLng = Lvật – Lnền

Lvật – độ chói vật quan sát

Lnền – độ chói nền

Do hệ số chói lóa S không khác không khác L nhiều lắm nên để thuận tiện trong tính toán thực tế người ta sử dụng khái niệm chỉ số chói lóa :P= ( S-1). 1000

Giá trị cho phép của chỉ số chói lóa:
