Cấu tạo và phân loại cuộn kháng

Cuộn kháng được kết hợp với tụ bù công suất phản kháng trong công nghiệp với mục đích là lọc sóng hài bậc cao. Nó giúp cải thiện chất lượng điện và tăng tuổi thọ cho các thiết bị điện. Gia tăng hiệu quả về kinh tế, hạn chế những sự cố khi hệ thống điện gặp sự cố. Cuộn kháng hoạt động rất tốt trong hệ thống điện từ 220V – 400V. Bài viết sau đây, AT Đông Dương sẽ chia sẻ tới các bạn chức năng và những lưu ý khi chọn cuộn kháng để bảo vệ cho thiết bị điện công nghiệp.

1, Khái niệm cuộn kháng là gì?

Cuộn kháng là cuộn dây đồng công suất lớn được quấn xung quanh lõi sắt từ có điện kháng không đổi. Thiết bị này được ưa chuộng sử dụng rộng rãi với khả năng hạn chế dòng ngắn mạch mà vẫn đảm bảo duy trì một trị số điện áp tại một mức nhất định nếu bất ngờ có sự thay đổi dòng điện xảy ra.

2, Cấu tạo và phân loại cuộn kháng

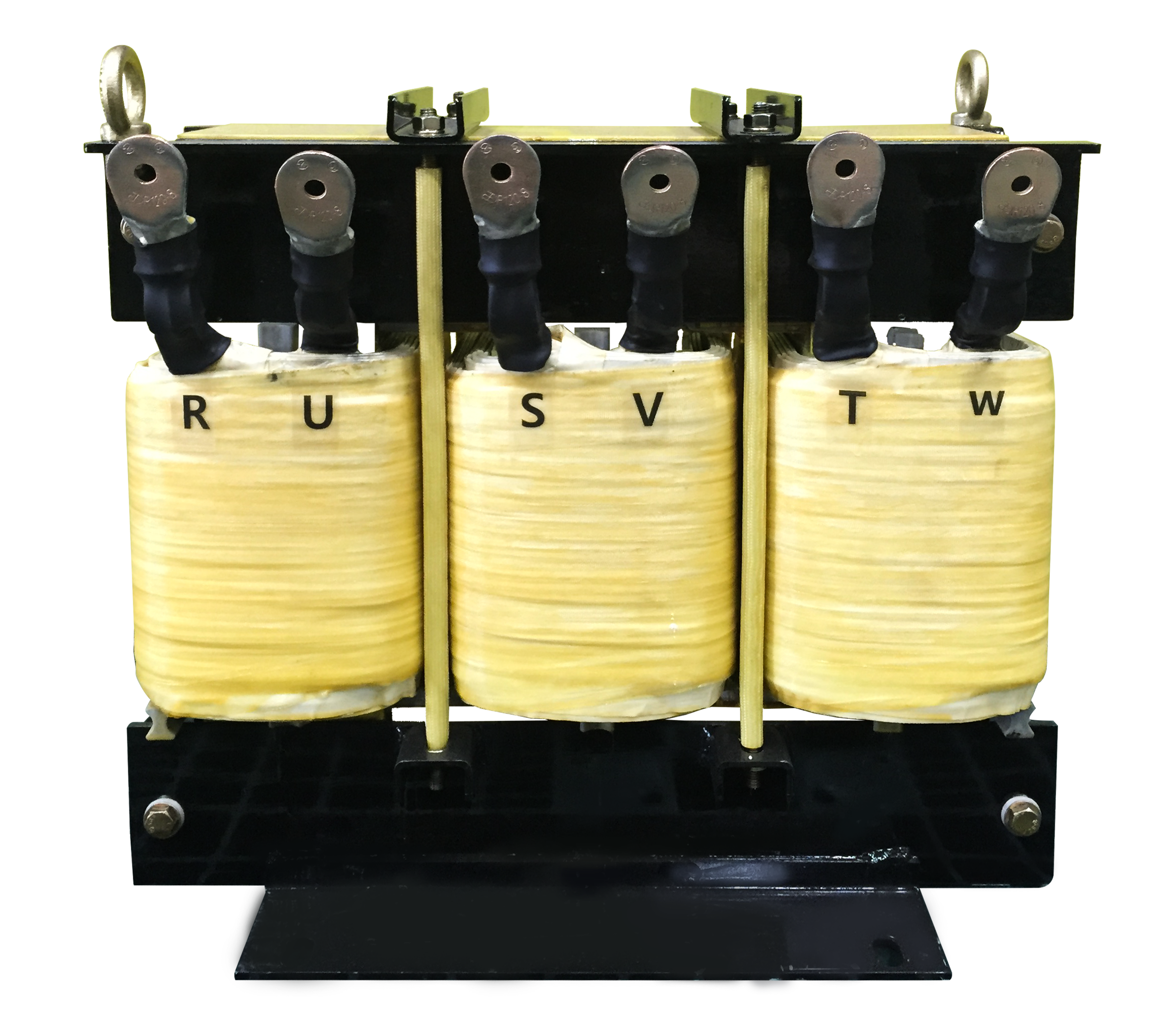

Cuộn kháng có cấu tạo khá đơn giản, bởi một cuộn dây, được quấn quanh một lõi sắt. Khi cho dòng điện đi qua cuộn sẽ sinh từ trường và chính từ trường này sẽ đóng vai trò sinh ra áp cảm ứng với mục đích để hãm lại biến thiên dòng trong cuộn.

Phân loại cuộn kháng

Có hai cách thường được dùng để phân loại cuộn kháng đó là:

Phân loại theo điện áp

  • Cuộn kháng hạ thế: Cuộn kháng này được sử dụng với điện áp dao động từ 440V đến 1000V
  • Cuộn kháng trung thế: Cuộn kháng này được sử dụng với điện áp dao động từ 1000V trở lên

Phân loại theo công dụng

  • Cuộn kháng dùng để bảo vệ thiết bị điện công nghiệp
  • Cuộn kháng đóng vai trò bảo vệ biến tần

3, Chức năng của cuộn kháng là gì?

Cuộn kháng bảo vệ thiết bị điện công nghiệp

Cuộn kháng được sử dụng cho tụ bù với chức năng để bảo vệ tụ bù, bảo vệ các thiết bị đóng cắt, relay bù. Bên cạnh đó, cuộn kháng cũng được kết hợp với tụ bù để loại những thành phần sóng hài, từ đó làm tăng chất lượng điện cho hệ thống. Cuộn kháng rất cần thiết khi lọc sóng hài trong trường hợp điện áp, dòng điện của hệ thống bị méo.

Người ta cũng sử dụng kết hợp cuộn kháng với tụ bù để tạo thành mạch LC (lọc sóng hài), tần số này hoàn toàn phụ thuộc vào độ tự cảm của cuộn kháng và điện dung của tụ bù.

Chính vì vậy, trên thị trường hiện nay có rất nhiều loại cuộn kháng khác nhau 6%, 7%, 11%,14%… đây là các mức tương ứng với tần số lọc khác nhau.

Cuộn kháng cho biến tần

Hiện nay có 2 loại cuộn kháng cho biến tần đó là:

  • Cuộn kháng đầu vào biến tần (cuộn kháng AC hay AC reactor)
  • Cuộn kháng đầu ra biến tần (cuộn kháng DC – DC reactor)

Dựa trên các đặc tính dòng không đổi nên cuộn kháng đóng vai trò giữ chức năng ổn định dòng để động cơ, biến tần hoạt động trơn tru khi thay đổi tốc độ hoặc thay đổi tần số.

Hỵ vọng qua bài viết  này bạn sẽ có kinh ngiệm về cậu tạo và phân loại cuộn kháng.

================
