Cấu tạo của máy biến áp khô

Gần đây có rất nhiều khách hàng quan tâm đến máy biến áp khô và tỏ ra khá hài lòng bởi yếu tố an toàn vượt trội của nó. Đặc biệt là khả năng giảm thiểu tối đa nguy cơ cháy nổ trong các công trình khi vận hành loại máy biến áp khô này.

1. Máy biến áp khô là gì?

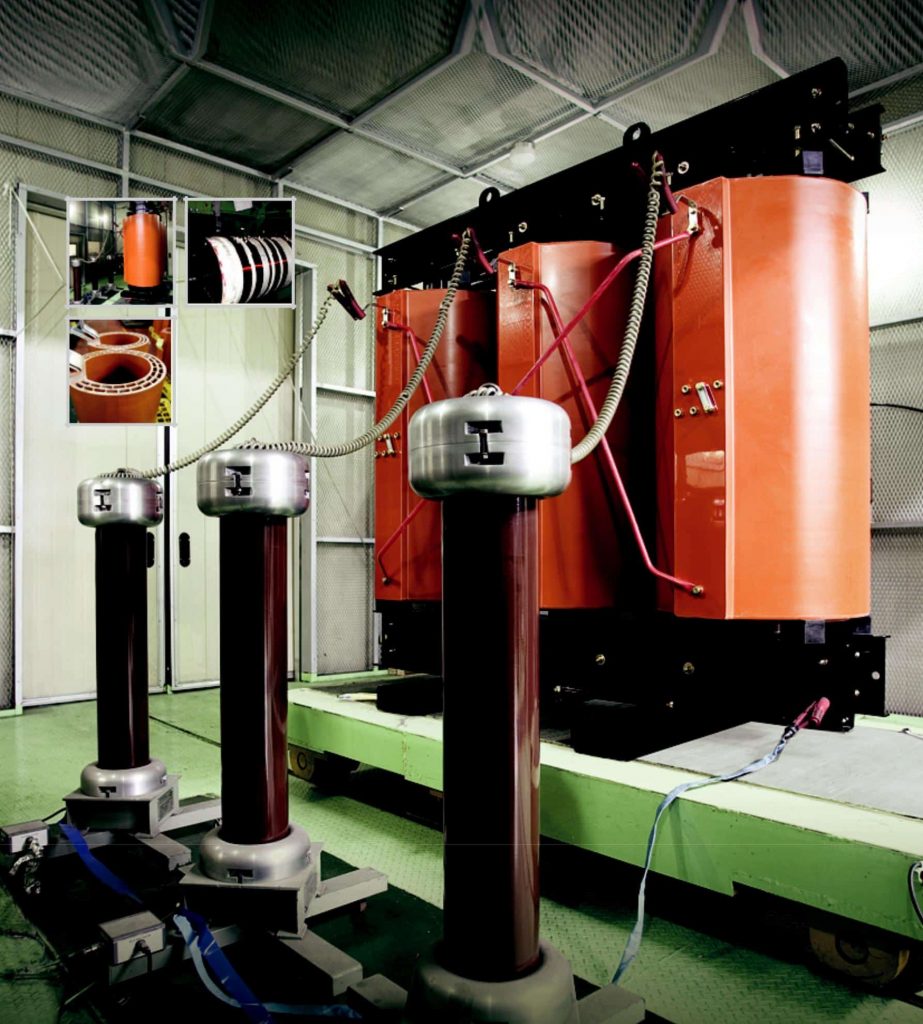

Máy biến áp khô là loại máy biến áp có công dụng làm thay đổi điện áp của dòng điện, có thể hoạt động trong môi trường khắc nghiệt có nhiệt độ và độ ẩm cao. Khác với máy biến áp thông thường, sản phẩm này không sử dụng chất lỏng cách điện bên trong nơi có cuộn dây và mạch điện từ. Các cuộn dây và lõi từ chịu áp lực bằng không khí.

Máy biến áp khô không có bộ phận chuyển động, nó là một thiết bị điện tĩnh sử dụng hệ thống cách nhiệt thân thiện với môi trường. Máy biến áp khô có hệ thống làm mát thông qua thông gió tự nhiên trái ngược với việc sử dụng dầu, silicon hoặc chất lỏng để làm mát cuộn dây và lõi điện như máy biến áp dầu.

Không giống như máy biến áp dầu, máy biến áp khô có thể được đặt trong nhà, trong những môi trường khắc nghiệt, độ ẩm cao và bạn cũng không phải lo lắng về việc thoát khí độc hay tràn dầu ra ngoài điều này giúp cho toàn bộ hệ thống điện hoạt động một cách trơn tru và hiệu quả hơn. Chính vì mà thế máy biến áp khô được ứng dụng lắp đặt và sử dụng trong rất nhiều lĩnh vực khác nhau như trường học, tòa nhà chung cư, bệnh viện, trung tâm thương mại, nhà máy, công nghiệp hóa chất, luyện kim, dầu khí … nơi mà có yêu cầu về an toàn cháy nổ ở mức đặc biệt.

2. Cấu tạo máy biến áp khô

Một máy biến áp khô có cấu tạo chung gồm ba bộ phận chính: Lõi thép, dây cuốn và vỏ máy biến áp.

2.1. Lõi thép (Mạch từ)

Lõi thép của máy biến áp khô được chế tạo từ vật liệu dẫn từ tốt và có tính kháng oxy hóa cao, thường là các lá thép kỹ thuật điện như tôn Silic. Chức năng của lõi thép là để dẫn từ thông đồng thời làm khung để đặt dây cuốn. Lõi thép bao gồm nhiều lá thép mỏng mặt ngoài có sơn cách điện với bề dày từ 0,3 – 0,5mm được ghép với nhau thành mạch vòng khép kín. Mục đích của việc ghép các lá thép mỏng với nhau là để làm giảm năng lượng bị tổn thất xảy ra trong quá trình hoạt động của máy do dòng điện xoáy.

Lõi thép bao gồm hai thành phần chính là trụ và gông. Trụ là nơi để đặt dây cuốn. Gông là nơi nối liền giữa các trụ với nhau tạo thành một mạch từ kín.

2.2. Dây quấn (Cuộn dây)

Dây quấn của máy biến áp khô thường được dùng bằng dây đồng nguyên chất, có tiết diện là hình tròn và bên ngoài được bọc cách điện giúp dẫn điện tốt hơn, tránh được oxi hóa, tăng tuổi thọ của máy biến áp. Dây quấn có chức năng là nhận năng lượng vào và truyền năng lượng ra.

Dây quấn của máy biến áp khô phải đảm bảo các chỉ số kỹ thuật như độ mềm dẻo, bám dính, độ bền điện, giãn dài, độ đàn hồi và chịu dầu biến áp giúp giảm dòng điện xoáy Foucault xảy ra trong quá trình vận hành.

2.3. Vỏ của máy biến áp

Phần vỏ của máy biến áp khô thường được làm từ thép và thiết kế tùy thuộc vào từng loại máy có công dụng để bảo vệ các phần tử bên trong của máy và thùng của nó không chứa dầu như máy biến áp dầu.
