Cách kiểm tra tụ bù hạ thế

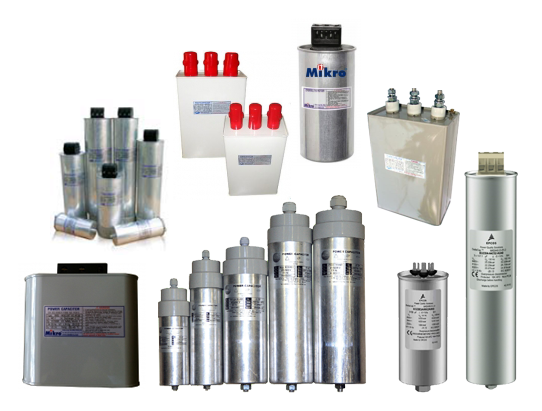

cách kiểm tra tụ bù hạ thế

Kiểm tra tụ bù hạ thế như thế nào là đúng cách để có thể kịp thời bảo trì, thay thế các tụ bù kém chất lượng và sử dụng không còn hiệu quả. Tìm hiểu cách kiểm tụ bù ở bài viết sau :

Kiểm tra thông số của tụ bù

–  Kiểm tra dòng điện cả 3 pha đều nhau và bằng dòng định mức ghi trên nhãn : Tụ tốt. Sau một thời gian vận hành dòng điện có thể nhỏ hơn.
– Thông thường Tụ 10 kVAr – 440V : Dòng điện 13,1A
Tụ 15 kVAr -440V : Dòng điện 19,7A
Tụ 20 kVAr -440V : Dòng điện 26,2 A
Tụ 30 kVAr -440V : Dòng điện 39,4 A

cách kiểm tra tụ bù hạ thế

Kiểm tra tụ bù bằng đồng hồ đo điện dung

Đặc trưng của tụ là điện dung, do vậy ta có thể dùng đồng hồ đo điện dung để kiểm tra xem tụ còn tốt hay không, còn sử dụng được hay cần phải thay thế. Đây là cách đo chính xác nhất. Điều kiện để thực hiện phép đo này là tụ phải đang không tải, đã được xả hết.

Nối tắt 2 pha, đo pha còn lại với 2 pha nối tắt, giá trị đọc được chia đôi thì được dung lượng 1 pha ghi trên nhãn.
Tiếp tục lần lượt các cặp cực còn lại để được dung lượng 3 pha.
Phương pháp vận hành và kiểm tra tủ tụ bù
Thông thường: Tụ 10 kVAr – 440V : 164 µF
Tụ 15 kVAr – 440V : 246,6 µF
Tụ 20 kVAr – 440V : 328,8 µF
Tụ 30 kVAr -440V : 493,2 µF

Kiểm tra rơ le và công tắc tơ

Kiểm tra các thông số cài đặt của rơ le theo đúng yêu cầu vận hành. Trên rơ le chuyển sang chế độ vận hành bằng tay (Manual) để kiểm tra đóng cắt lần lượt các công tắc tơ. Đèn báo trên rơ le và trên tủ tương ứng với các tụ

An toàn đối với tụ điện

Khi mới cắt tụ đang vận hành ra khỏi lưới thì trên đầu cực tụ vẫn còn điện tích dư, phải chờ một thời gian để tụ tự xả điện tích. Nếu cần có thể phóng điện tích dư của tụ điện qua điện trở hạn chế, sau đó mới phóng trực tiếp xuống đất để tránh hư hỏng tụ.
